اندازهگیری ضخامت پوشش رنگ پودری اصلی یکی از مراحل مهم کنترل کیفیت پس از اجرای پوشش است. ضخامت نهایی پوشش فقط یک عدد روی گزارش کنترل کیفیت نیست؛ این مقدار میتواند روی چسبندگی، مقاومت در برابر خوردگی، سختی، انعطافپذیری، ظاهر و حتی هزینه نهایی رنگآمیزی اثر بگذارد.
در پوششهای پودری الکترواستاتیک، کنترل ضخامت اهمیت بیشتری پیدا میکند، زیرا اگر پودر بیش از مقدار مورد نیاز روی سطح قرار بگیرد، مصرف مواد افزایش پیدا میکند و در برخی شرایط ظاهر و عملکرد پوشش نیز تحت تأثیر قرار میگیرد. از طرف دیگر، پوشش بسیار نازک ممکن است نتواند حفاظت مورد انتظار را ایجاد کند.
در این مقاله، روشهای مختلف اندازهگیری ضخامت رنگ پودری و محصولات رنگ پودری و الکترواستاتیک، ابزارهای مورد استفاده، روش انجام آزمون، ضخامت استاندارد رنگ پودری و نکات مهم مربوط به کنترل کیفیت پوشش را بررسی میکنیم.
هدف از این مقاله، آشنایی با روشهای اندازهگیری ضخامت پوشش رنگ پودری الکترواستاتیک، معرفی ابزارهای اندازهگیری، بررسی محدودههای معمول ضخامت و توضیح اهمیت کنترل کیفیت پوشش است.
در ادامه، هم روشهای غیرمخرب مانند استفاده از دستگاه ضخامتسنج رنگ بررسی میشوند و هم روشهایی مانند میکرومتر که بسته به شرایط نمونه میتوانند مورد استفاده قرار گیرند.

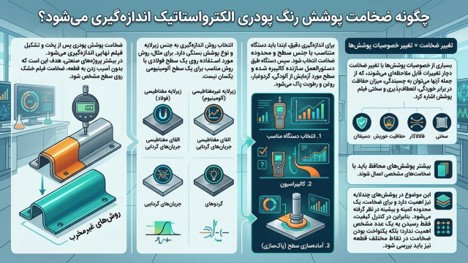

ضخامت پوشش پودری پس از پخت و تشکیل فیلم نهایی اندازهگیری میشود. در بیشتر پروژههای صنعتی، هدف این است که بدون آسیب زدن به قطعه، ضخامت فیلم خشک روی سطح مشخص شود.
انتخاب روش اندازهگیری به جنس زیرلایه و نوع پوشش بستگی دارد. برای مثال، روش مورد استفاده روی یک سطح فولادی با روش مناسب برای یک سطح آلومینیومی یکسان نیست.
برای اندازهگیری دقیق، ابتدا باید دستگاه متناسب با جنس سطح و محدوده ضخامت انتخاب شود. سپس دستگاه طبق دستورالعمل سازنده کالیبره شده و سطح مورد آزمایش از آلودگی، گردوغبار، روغن و رطوبت پاک میشود.
بسیاری از خصوصیات پوششها با تغییر ضخامت دچار تغییرات قابل ملاحظهای میشوند؛ که از جمله آنها میتوان به چسبندگی، میزان حفاظت در برابر خوردگی، انعطاف پذیری و سختی فیلم پوشش اشاره کرد.
بیشتر پوششهای محافظ باید با ضخامتهای مشخصی اعمال شوند.
این موضوع در پوششهای چندلایه نیز اهمیت دارد و برای ضخامت، یک محدوده کمینه و بیشینه در نظر گرفته میشود. بنابراین در کنترل کیفیت، فقط رسیدن به یک عدد مشخص اهمیت ندارد؛ بلکه یکنواخت بودن ضخامت در نقاط مختلف قطعه نیز باید بررسی شود.
برای انجام تست ضخامت رنگ، ابتدا باید مشخص شود زیرلایه از چه جنسی است؛ زیرا عملکرد دستگاه ضخامتسنج روی فولاد، آهن و فلزات غیرآهنی متفاوت است.
مراحل کلی آزمون را میتوان به این شکل انجام داد:
در روشهای غیرمخرب، سطح پوشش در طول آزمون آسیب نمیبیند و میتوان از قطعه نهایی برای کنترل کیفیت استفاده کرد.
یک عدد ثابت را نمیتوان به عنوان ضخامت رنگ الکترواستاتیک برای تمام قطعات و کاربردها تعیین کرد. ضخامت مناسب به نوع پودر، جنس قطعه، کاربرد نهایی، شرایط محیطی، الزامات تولیدکننده رنگ و مشخصات پروژه بستگی دارد.
با این حال، در بسیاری از کاربردهای عمومی پوشش پودری، ضخامت فیلم خشک در محدودهای حدود 60 تا 120 میکرون قرار میگیرد. در برخی سیستمها یا کاربردهای خاص ممکن است ضخامت کمتر یا بیشتر از این محدوده مورد نیاز باشد.
بنابراین هنگام تعیین ضخامت پوشش الکترواستاتیک بهتر است به جای استفاده از یک عدد عمومی، مشخصات فنی رنگ و الزامات پروژه ملاک قرار گیرد.
نکته مهم این است که ضخامت بیشتر لزوما به معنی کیفیت بالاتر نیست. یک پوشش باید در محدودهای قرار داشته باشد که برای سیستم رنگ، زیرلایه و شرایط استفاده مناسب است.
روشهای مختلفی برای اندازهگیری ضخامت پوشش پودری وجود دارد. انتخاب روش به جنس زیرلایه، نوع پوشش، دقت مورد نیاز و اینکه آزمون باید مخرب باشد یا غیرمخرب بستگی دارد.
میکرومتر یکی از ابزارهایی است که میتوان از آن برای اندازهگیری ضخامت استفاده کرد. این روش زمانی کاربرد دارد که شرایط قطعه و نوع آزمون اجازه اندازهگیری مکانیکی را بدهد.
روش پیشنهادی:
در این استاندارد ۴ نوع میکرومتر به شرح زیر برای اندازهگیری ضخامت معرفی شده است:
میکرومتر در مقایسه با دستگاههای الکترونیکی، روش سادهتری دارد، اما در اندازهگیری پوشش روی قطعات تولیدشده همیشه انتخاب اول نیست؛ زیرا در بعضی کاربردها برای انجام اندازهگیری باید به سطح یا نمونه دسترسی مناسبی وجود داشته باشد.

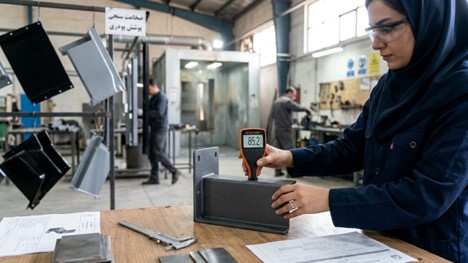

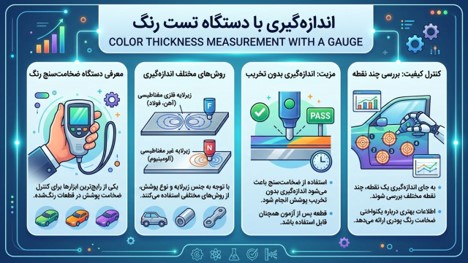

دستگاه ضخامتسنج رنگ یکی از رایجترین ابزارها برای کنترل ضخامت پوشش در قطعات رنگشده است. این دستگاهها با توجه به جنس زیرلایه و نوع پوشش، از روشهای مختلفی برای تعیین ضخامت استفاده میکنند.
استفاده از ضخامتسنج باعث میشود اندازهگیری بدون تخریب پوشش انجام شود و قطعه پس از آزمون همچنان قابل استفاده باشد.
در یک فرآیند کنترل کیفیت، بهتر است به جای اندازهگیری یک نقطه، چند نقطه مختلف بررسی شوند. این کار اطلاعات بهتری درباره یکنواختی ضخامت رنگ پودری در اختیار اپراتور قرار میدهد.
برای اندازهگیری ضخامت پوششهای غیرمغناطیسی روی سطوح آهنی و فولادی میتوان از دستگاههای مبتنی بر روش مغناطیسی استفاده کرد.
روش پیشنهادی: ASTM D1186-01
این استاندارد بر اساس خاصیت مغناطیسی سطح قطعه تعریف شده است.
معمولا دو گروه دستگاه برای این منظور به کار میرود:
این روش برای سطوح فولادی و آهنی گزینه مناسبی برای آزمون ضخامت پوشش است و از آنجا که ماهیت غیرمخرب دارد، میتوان از آن برای کنترل قطعات نهایی استفاده کرد.
دستگاههای ضخامتسنج دیجیتال، نتیجه اندازهگیری را به صورت عددی روی نمایشگر نشان میدهند و در کنترل کیفیت خطوط تولید کاربرد زیادی دارند.
بسته به مدل دستگاه، ممکن است امکان اندازهگیری روی فلزات آهنی، غیرآهنی یا هر دو وجود داشته باشد. به همین دلیل هنگام خرید یا انتخاب ضخامتسنج رنگ الکترواستاتیک باید مشخصات فنی دستگاه و نوع زیرلایه بررسی شود.
دقت دستگاه، محدوده اندازهگیری، روش کالیبراسیون، نوع پراب و قابلیت ثبت نتایج از جمله مواردی هستند که در انتخاب دستگاه باید در نظر گرفته شوند.
روشهای اندازهگیری ضخامت پوشش را میتوان از نظر تأثیر بر نمونه به دو گروه کلی تقسیم کرد:
در کنترل کیفیت صنعتی، روش غیرمخرب اولویت بیشتری دارد؛ چون امکان بررسی قطعه نهایی بدون آسیب رساندن به پوشش را فراهم میکند.
جنس زیرلایه یکی از مهمترین عوامل در انتخاب روش اندازهگیری است.
روی فولاد و سایر سطوح آهنی، میتوان از روشهای مغناطیسی برای اندازهگیری پوششهای غیرمغناطیسی استفاده کرد. در مقابل، برای فلزات غیرآهنی مانند آلومینیوم، روش جریان گردابی میتواند مورد استفاده قرار گیرد.
روش پیشنهادی ASTM: D1400-00
در این روش از دستگاههایی که بر اساس جریانهای گردابی کار میکنند استفاده میشود.
با توجه به دستگاهی بودن روش، رعایت موارد زیر برای دستیابی به دقت بالا ضروری است:
پیشنهاد میشود این تعداد برای یک پلیت آزمایشگاهی به ابعاد ۷۵ در ۱۵۰ میلیمتر سه بار بوده و برای ورقهای بزرگتر با توجه به ابعاد ورق انتخاب شود.
در سطوح خیلی بزرگ باید در هر ۱۰ متر مربع ۵ عدد ثبت شود؛ هر یک از این ۵ عدد باید میانگین ۳ عدد باشد که در یک محدوده دایرهای شکل به قطر ۴ سانتیمتر به دست آمدهاند.
اندازهگیری باید در فاصله حداقل ۱۳ میلیمتری لبها و گوشهها انجام شود.
گزارش این آزمون باید شامل نوع دستگاه مورد استفاده، محدوده و میانگین اعداد به دست آمده باشد.
این نکات نشان میدهند که فقط داشتن یک دستگاه ضخامتسنج رنگ برای رسیدن به نتیجه دقیق کافی نیست؛ روش نمونهبرداری، محل اندازهگیری، کالیبراسیون و شرایط سطح نیز روی نتیجه اثر دارند.

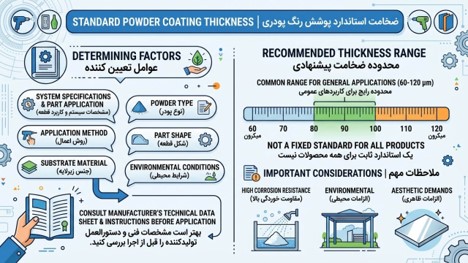

ضخامت استاندارد رنگ پودری باید بر اساس مشخصات سیستم پوشش و کاربرد قطعه تعیین شود. در عمل، ضخامت مورد انتظار میتواند با توجه به نوع پودر، روش اعمال، شکل قطعه، جنس زیرلایه و شرایط محیطی متفاوت باشد.
به همین دلیل بهتر است مشخصات فنی محصول و دستورالعمل تولیدکننده قبل از اجرای پوشش بررسی شود.
برای بسیاری از کاربردهای عمومی، ضخامت حدود 60 تا 120 میکرون میتواند یک محدوده رایج برای پوشش پودری باشد؛ اما این مقدار را نباید به عنوان یک استاندارد ثابت برای همه محصولات در نظر گرفت.
در پروژههایی که مقاومت خوردگی، شرایط محیطی یا الزامات ظاهری اهمیت ویژهای دارند، ممکن است محدوده دیگری تعیین شود.
چند عامل اصلی میتوانند روی ضخامت نهایی پوشش اثر بگذارند:
بنابراین کنترل ضخامت پوشش الکترواستاتیک فقط در پایان خط تولید انجام نمیشود؛ بلکه کنترل پارامترهای فرآیند نیز برای رسیدن به ضخامت یکنواخت ضروری است.
حداقل و حداکثر ضخامت مجاز باید از مشخصات فنی سیستم رنگ و الزامات پروژه تعیین شود. اگر ضخامت از مقدار مورد نیاز کمتر باشد، ممکن است پوشش نتواند حفاظت کافی در برابر عوامل محیطی ایجاد کند.
در مقابل، افزایش بیش از اندازه ضخامت نیز همیشه مزیت محسوب نمیشود و میتواند مصرف پودر را افزایش داده و روی ظاهر، فرآیند پخت یا عملکرد پوشش اثر بگذارد.
| روش اندازهگیری | دقت | مخرب / غیرمخرب | کاربرد |
| میکرومتر | وابسته به نوع ابزار و روش اندازهگیری | بسته به روش | اندازهگیری فیلم پوشش در شرایط مناسب و نمونههای قابل دسترسی |
| ضخامتسنج دیجیتال | وابسته به مدل و کالیبراسیون دستگاه | غیرمخرب | کنترل کیفیت قطعات رنگشده و اندازهگیری سریع ضخامت پوشش |
| ضخامتسنج مغناطیسی | وابسته به دستگاه و شرایط سطح | غیرمخرب | پوششهای غیرمغناطیسی روی فولاد و سطوح آهنی |
| جریان گردابی | وابسته به دستگاه و شرایط زیرلایه | غیرمخرب | پوششهای غیرهادی روی فلزات غیرآهنی مانند آلومینیوم |
اندازهگیری ضخامت یکی از بخشهای مهم کنترل کیفیت رنگ پودری است، زیرا کیفیت پوشش فقط به ظاهر آن محدود نمیشود.
ضخامت مناسب میتواند به ایجاد عملکرد مورد انتظار در زمینه حفاظت از سطح، چسبندگی و دوام کمک کند. همچنین اندازهگیری منظم از نظر اقتصادی اهمیت دارد. استفاده بیش از اندازه از پودر، مخصوصا در سطوح بزرگ، هزینه مصرف مواد را بالا میبرد بدون اینکه الزاماً کیفیت محصول را بهتر کند.
علاوه بر حفاظت، از نظر اقتصادی نیز ضروری است ضخامت بهینه پوشش برای سطوح بزرگ به دست آید، بنابراین یکی از مهمترین مواردی که باید در اندازهگیری مقاومتهای مکانیکی پوششها یا در مقایسه این مقاومتها در پوششهای مختلف به آن توجه شود ضخامت فیلم خشک پوشش است.
در یک سیستم کنترل کیفیت مناسب، ضخامت باید در نقاط مختلف قطعه بررسی شود تا مشخص شود پوشش فقط در یک نقطه به ضخامت مطلوب نرسیده، بلکه در کل سطح توزیع مناسبی دارد.
در کنار اندازهگیری ضخامت، انتخاب صحیح محصول و آمادهسازی مناسب سطح نیز اهمیت دارد. برای آشنایی با عوامل مؤثر در انتخاب محصول، میتوانید به صفحه انتخاب رنگ پودری مناسب مراجعه کنید.
همچنین برای بررسی مرحله اجرای پوشش، مطالعه مطلب نحوه اعمال پوشش پودری میتواند اطلاعات بیشتری درباره فرآیند اعمال پوشش در اختیار شما قرار دهد.
برای آشنایی با انواع محصولات و ویژگیهای آنها نیز میتوانید صفحه محصولات رنگ پودری و الکترواستاتیک را بررسی کنید.
ابزاری که برای اندازهگیری ضخامت فیلم رنگ روی سطح استفاده میشود با نام دستگاه ضخامتسنج رنگ یا ضخامتسنج پوشش شناخته میشود.
در بازار مدلهای مختلفی وجود دارد؛ از ضخامتسنجهای مغناطیسی گرفته تا دستگاههای دیجیتال و مدلهایی که برای اندازهگیری روی فلزات غیرآهنی از جریان گردابی استفاده میکنند.
انتخاب دستگاه باید بر اساس جنس زیرلایه، نوع پوشش، محدوده ضخامت مورد انتظار و دقت مورد نیاز انجام شود. برای مثال، دستگاه مناسب برای اندازهگیری پوشش غیرمغناطیسی روی فولاد ممکن است برای یک قطعه آلومینیومی انتخاب مناسبی نباشد.
بنابراین هنگام انتخاب ضخامتسنج رنگ الکترواستاتیک، تنها دیجیتال بودن دستگاه معیار مناسبی نیست و مشخصات فنی آن اهمیت بیشتری دارد.
ضخامت بیش از حد یا کمتر از مقدار استاندارد میتواند باعث کاهش کیفیت، چسبندگی و دوام پوشش رنگ پودری شود.
به همین دلیل، هدف از اندازهگیری ضخامت این نیست که صرفا به بیشترین مقدار ممکن برسیم. هدف اصلی، رسیدن به ضخامت مناسب و یکنواخت متناسب با سیستم رنگ و کاربرد قطعه است.
همچنین باید توجه داشت که عدد نمایش دادهشده روی دستگاه تنها زمانی قابل اعتماد است که دستگاه به شکل صحیح کالیبره شده باشد، سطح شرایط مناسبی داشته باشد و اندازهگیری طبق روش مشخص انجام شود.
اندازهگیری ضخامت رنگ پودری یکی از سادهترین و در عین حال مهمترین آزمونها برای بررسی کیفیت پوششهای الکترواستاتیک است. ضخامت فیلم خشک میتواند روی عملکرد، دوام، چسبندگی، مقاومت در برابر خوردگی و هزینه مصرف رنگ تأثیر بگذارد.
برای سطوح فولادی و آهنی، دستگاههای مبتنی بر روش مغناطیسی کاربرد زیادی دارند و برای سطوح غیرآهنی مانند آلومینیوم، روش جریان گردابی میتواند گزینه مناسبی باشد. میکرومتر نیز در شرایط مشخص و برای نمونههای مناسب قابل استفاده است.
در نهایت، ضخامت استاندارد رنگ پودری یک عدد ثابت برای همه پروژهها نیست. محدوده مناسب باید بر اساس نوع پودر، زیرلایه، کاربرد قطعه، شرایط محیطی و مشخصات فنی سیستم پوشش تعیین شود.
اندازهگیری چند نقطهای، کالیبراسیون صحیح دستگاه و ثبت نتایج، سه مورد مهم برای بهدست آوردن نتیجه قابل اعتماد در آزمون ضخامت پوشش هستند. وقتی این موارد در کنار انتخاب رنگ مناسب و اجرای صحیح پوشش قرار بگیرند، کنترل کیفیت پوشش پودری نتیجه دقیقتری خواهد داشت.
برای بسیاری از کاربردهای عمومی، ضخامت فیلم خشک رنگ پودری حدود 60 تا 120 میکرون است؛ با این حال، مقدار دقیق باید بر اساس مشخصات فنی رنگ و الزامات پروژه تعیین شود.
ضخامت پوشش با ابزارهایی مانند ضخامتسنجهای مغناطیسی، دستگاههای دیجیتال، دستگاههای جریان گردابی و در شرایط خاص با میکرومتر اندازهگیری میشود. روش مناسب به جنس زیرلایه و نوع پوشش بستگی دارد.
یک دستگاه را نمیتوان برای همه شرایط بهترین گزینه دانست. برای فولاد و سطوح آهنی، ضخامتسنج مغناطیسی کاربرد دارد و برای فلزات غیرآهنی مانند آلومینیوم، دستگاههای مبتنی بر جریان گردابی مناسب هستند.
زیرا ضخامت روی عملکرد و دوام پوشش، چسبندگی، حفاظت در برابر خوردگی و میزان مصرف رنگ تأثیر دارد. اندازهگیری همچنین به کنترل یکنواختی پوشش و جلوگیری از مصرف بیش از حد پودر کمک میکند.
بله. ضخامت بیش از مقدار مورد نیاز میتواند باعث افزایش مصرف پودر و هزینه شود و در برخی سیستمها روی ظاهر یا عملکرد پوشش نیز اثر منفی بگذارد. ضخامت بیشتر لزوماً به معنی کیفیت بالاتر نیست.
پوشش بسیار نازک ممکن است حفاظت مورد انتظار در برابر عوامل محیطی و خوردگی را ایجاد نکند و دوام و عملکرد سیستم پوشش کاهش پیدا کند.
ضخامتسنج دیجیتال امکان اندازهگیری سریع و غیرمخرب پوشش روی قطعه را فراهم میکند، در حالی که میکرومتر یک ابزار مکانیکی است و کاربرد آن به شرایط نمونه و نوع اندازهگیری وابسته است.
آزمونهای کنترل کیفیت بسته به مشخصات پروژه متفاوتاند، اما اندازهگیری ضخامت، بررسی چسبندگی، سختی، ظاهر، مقاومت در برابر خوردگی و ارزیابی عملکرد پوشش از آزمونهای مهم در کنترل کیفیت سیستمهای رنگ پودری به شمار میروند.
